항공기체 및 발동기-기본작업-연결작업
케이블은 어디에 사용되지?
케이블은 와이어로프로서 시스템을 움직이는 동력을 전달하는 역할을 하고
flight control, engine control, landing gear 등에 사용된다.
케이블의 종류는? 종류에 따라 어디에 사용할까?
flexible cable
-유연성이 높음
-굽힘 피로에 잘견딤
-조종 케이블 , 컨트롤 케이블이라고 불림
-7X7(유연성이 적어 큰 직경의 풀리나 직선운동에 사용,3/32”이하) ,7X19(유연성이 커서 작은 직경,굽힘응력에 대한 피로에 잘견딤,1/8”이상,주조종계통에 주로 쓰임)
non-flexible cable
- 유연성이 없어 직선운동방향에 주로 사용
-날개 및 꼬리 날개 등에 사용
-1x8,1x19
케이블의 장력은 어떻게 측정할까?
측정공구는 2가지를 사용한다
C-8 타입과 T-5타입
C-8타입 장력측정 방법
https://youtu.be/kKueOTtHIks
T-5타입 장력측정 방법
https://youtu.be/jmJXXYieKZw
장력을 측정한 뒤 온도 보정표를 보고 케이블에 온도에 맞는 장력을 맞춰주어야 한다.
케이블에 알맞은 장력을 어떻게 주지?
조종계통의 원활한 작동을 위해서는 조종면이 정확히 조절되어 있어야한다.
이때 필요한 작업이 리그 작업이다.
리그 작업은 정비 메뉴얼어 따라 실시하고 기본적인 3단계가있다.
1) 조종실의 조종장치 , 벨크랭크 및 조종면을 중립 위치에 고정한다.
벨크랭크는 뭐야?
로드와 케이블의 운동방향을 전환하고자 할때 사용하며 회전축에 대하여 2개의 암을 가지고 있어 회전운동을 직선운동으로 바꿔준다.
원리:
https://youtu.be/TcnKvH-1RCg
풀리: 케이블의 방향 전환
턴 버클: 케이블의 장력 조절
페어리드: 최소의 마찰력으로 케이블과 접촉하여 직선운동 3도 이내에서 방향유도
풀리 ,페어리드 등등...
2) 방향키,승강키 또는 보조날개를 중립 위치에 놓고 조종 케이블의 장력을 조절한다.
3)작동범위 내에서 조종면이 작동하도록 조정장치의 스토퍼를 조절한다.
케이블 장력 조절 방법
https://youtu.be/WxIN_38v2Rs
리그작업 후에는?
1) 조종기구 점검하여 장착상태 확인
2) control rod end 는 조종 로드에 있는 검사 구멍에 핀이 들어가지 않을 정도까지 조종 로드에 장착한다.(?)
3) 턴버클 단자의 나사산이 턴버클 배럴 밖으로 3개이상 나오면 안됨
4) 케이블 안내 기구의 2인치 범위 내에는 케이블 연결기구나 접합기구가 위치하지 않아야 한다.
5) 천버클 배럴의 안전결선 시 wire끝을 4회이상감아주어야 한다.
케이블의 손상 종류와 검사 방법은?
외부마모: 케이블이 움직이는 거리의 범위에 한쪽에 일어난다.
내부마모:풀리와 쿼드란트 등의 위를 지나는 부분
(7x7 6개이상,7x19 12개이상 마모시 교환)
부식:구부려 보든지 조심스럽게 비틀어 내부 와이어의 부식상태를 검사하고 내부에 부식이 있는것은 모두 교환한다.
내부부식이 없으면 깨끗한 천으로 녹 및 부식을 솔벤트(?)와 브러쉬를 사용하여 제거하고 마른 천 또는 압축 공기를 이용하여 솔벤트를 제거한 후 방식 윤활유를 바른다.
kink cable: 굽어져 영구 변형된 상태로 교환한다.
bird cage: 비틀림이나 꼬기가 새장처럼 부푼상태,항공기에 장착되어 있을 때는 일어날 수 없고 취급 불량일 때 발생, 교환한다.
peening: 케이블이 반복하여 페어리드 등에 부딪히면 발생, wire 가 들뜬것은 단선되었다고 간주하고 wire 단선 한계를 적용한다.

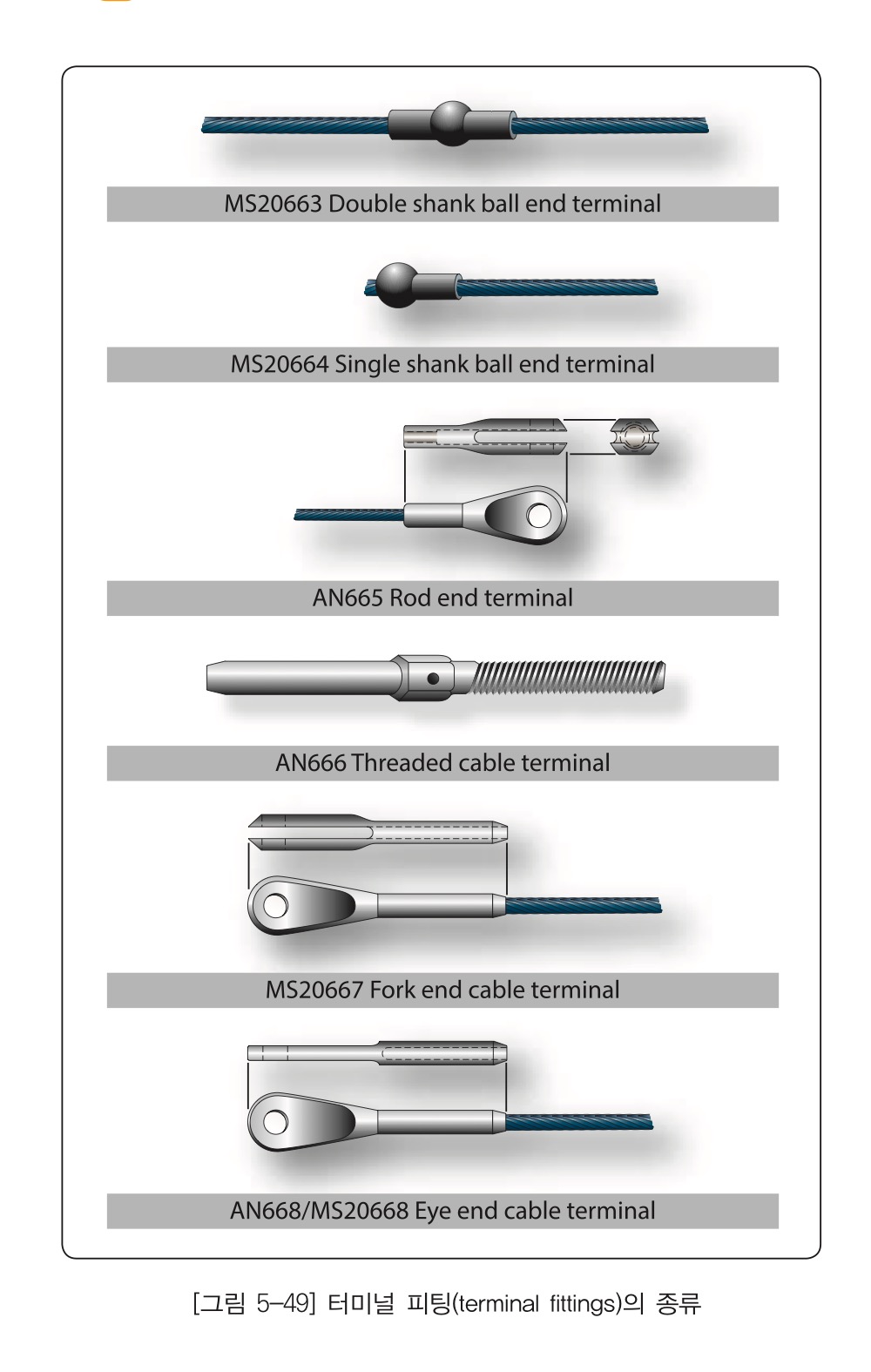

cable end fitting
직선형
- threaded end
-fork end
-eye end
—> 턴버클 , 밸 크랭크, 또는 기타 구성품에 케이블은 연결하기 위해 사용
볼형
-single-shank ball end
-double shank ball end
—>공간이 협소한 곳에서 쿼드런트에 케이블을 연결하기 위해 사용

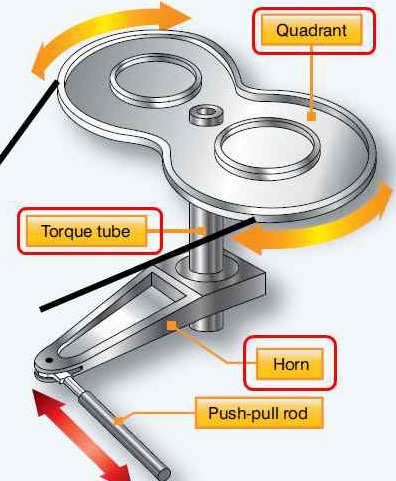

쿼드런트?
조종간과 조종면 사이에서 조종케이블의 직선운동을 토크 튜브의 회전운동으로 변환 시키는 장치

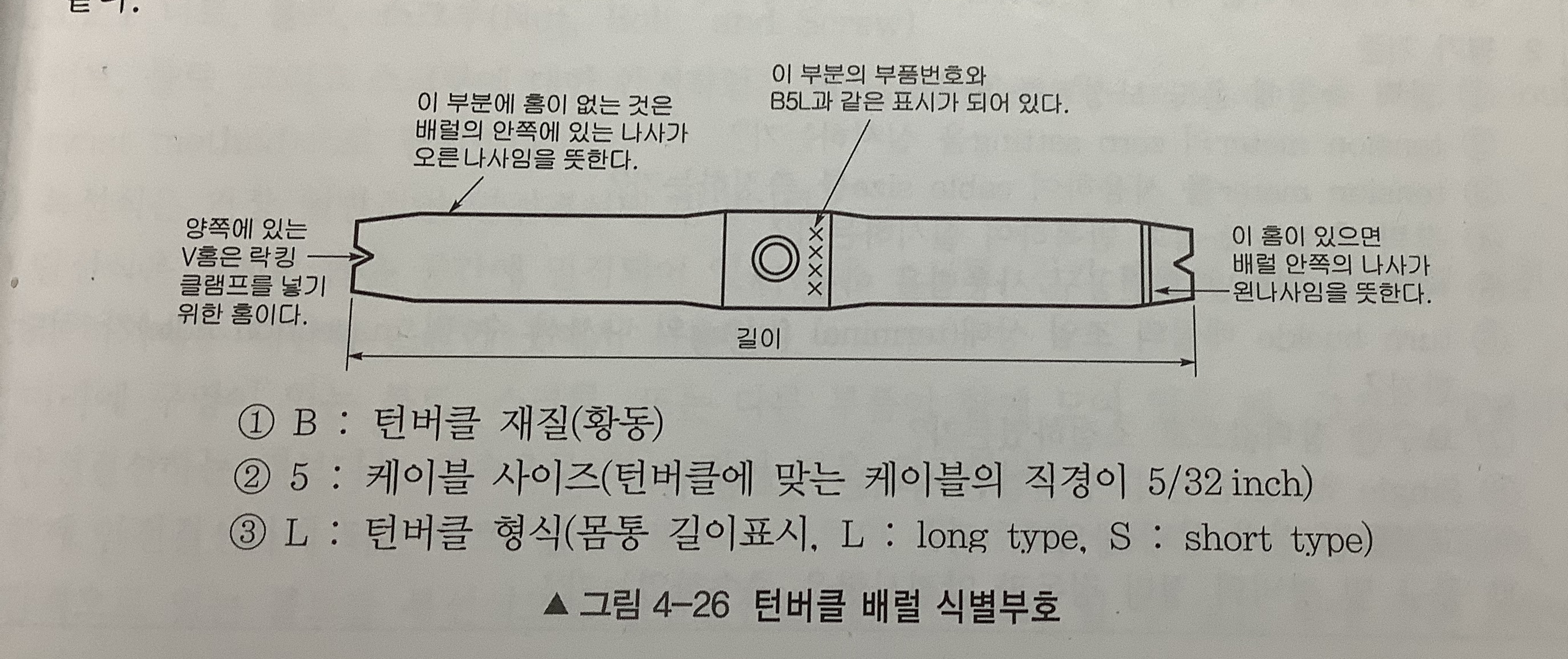

턴버클은 뭐야?
나사산을 낸 두개의 터미널과 나사산을 낸 배럴로 구성된 기계용 스크루 장치로
케이블의 장력을 조절하는 장치이다.
안전결선이란?
와이어의 장력으로 풀리려는 경향을 막아주는 방식이며,2개이상의 부품을 와이어로 서로 연결하는 방법이다.
케이블 조정 작업:
1/8이하 - 단선식
https://youtu.be/HkEgquJasvs
1/8이상 -복선식
https://youtu.be/FBqWm6rUjnI
안전결선시 주의사항
1인치당 6~8회 꼬임
pig tail은 3~6회 꼬아서 안쪽으로 구부림
와이어 당기는 방향이 부품을 조이는 방향
결선 구멍 맞추기 위해 토크값 변결 불가
결선 와이어의 종류는?
20 wire- 와이어 지름 0.02인치
-볼트 구멍지름 0.045인치 이하시 사용
32wire- 와이어 지름 0.032 인치
-볼트구멍 0.045인치 이상시 사용
40wire - 기관등 고열 받는 부위
단선식과 복선식은 어디에 사용?
일반적으로 복선식을 사용하고 단선식은 복선식을 하기에 곤란한 곳에 사용한다.
밀전합 간격을 있는 볼트를 안전결선 할때 와이어의 최대길이는 24inch로 제한한다.
